Coq au HI-res X&Y Kit

Originalpreis: 60,00  Angebotspreis: 45,00

Coq au HI-res X&Y Kit

Lieferzeit: 1-2 Tage

Nicht vorrätig

Ich will bei Verfügbarkeit eine Nachricht!
Artikelnummer: CoqauHIres_XY_Kit Kategorien: , Schlüsselworte: , , , , , , ,

Coq au HI-res X&Y Kit

links HI-res X&Y Kit – rechts original; CURA, PETG, 60mm/sec

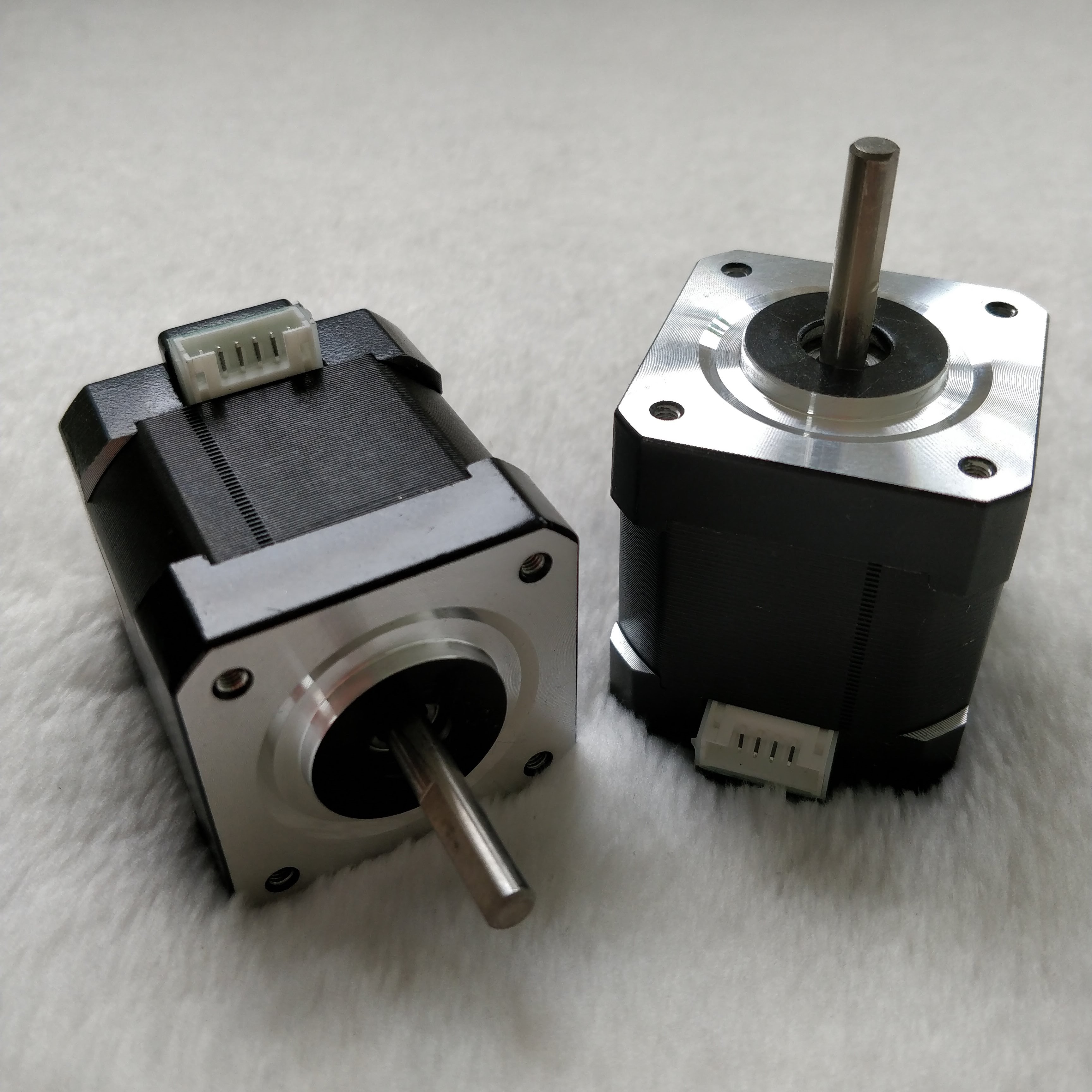

Das Coq au HI-res X&Y Kit umfasst zwei NEMA 17 Stepper Motoren, mit 0,9° Schrittwinkel, mithin der doppelten Genauigkeit ggü. den originalen Motoren. Im Gegensatz zu den meisten im 3D Druckbereich verwendeten Motoren, mit einer nur halb so hohen Auflösung von 1,8°/step, bieten diese Motoren somit ein Höchstmaß an Präzision.

Die Motoren sind 1:1 mit denselben JST-PH 6 Buchsen ausgestattet, wie die originalen Creality 3D Motoren. Sie sind ferner ausgiebig mit der sonstigen standard CR-10/S Hardware getestet worden – ohne Probleme. Mit hohen Druckgeschwindigkeiten kommen sie sehr gut zurecht, lediglich auf extrem hochgeschraubte Jerk oder Acceleration Werte reagierten sie bei unserem >2kg Testsetup mit 6mm Aluplatte, Silikon Heizmatte und Mamorubot Dauerdruckplatte mit Schrittverlusten – was sich durch Rückkehr zu Standardeinstellungen aber ebenfalls beseitigen ließ. Die Motoren laufen leiser und kühler als die original verbauten. Nicht einmal Anpassungen an der Spannung der Treiber waren beim standard Setup des CR-10/S notwendig (basierend auf unseren Tests, keine Gewähr für alle Eventualitäten!) – somit handelt es sich um ein perfektes drop-in replacement. Hatten wir schon erwähnt, dass sie auch noch viel besser aussehen? 😉

Der Wechsel ist ohne größere Probleme zu bewerkstelligen – ganz egal ob Ihr zu der Fraktion „vorsichtig“ oder „ich modifizier‘ alles“ gehört:

  1. die originalen Motoren demontieren
  2. die Riemenscheiben/Antriebsrädchen, von den alten Motoren abnehmen und auf den Antriebswellen der neuen Motoren positionieren (wer es bequemer mag kann auch einen Satz passender Riemenscheiben direkt mitbestellen)
  3. die neuen Motoren mit den vorhandenen Schrauben wieder montieren
  4. Riemenspannung prüfen ggf. nachspannen

Das ist es auch schon – fast…

Damit die Drucke in X und Y Richtung jetzt nicht plötzlich nur noch halb so groß werden, muss der Drucker noch wissen, dass er doppelt so viele Schritte in diese Richtungen machen muss wie zuvor.

  • Wer gern seine eigene Firmware anpasst, braucht nur die steps/mm für X&Y zu verdoppeln. In der Configuration.h von Marlin z.B. wird aus
    • #define DEFAULT_AXIS_STEPS_PER_UNIT { 80, 80, 400, 95 } also
    • #define DEFAULT_AXIS_STEPS_PER_UNIT { 160, 160, 400, 95 }.
  • Für wen das alles zu kompliziert klingt, keine Panik – genauso gut kann man die notwendigen Änderungen im Start-gcode des eigenen Slicers unterbringen. „M92 X160 Y160“ ganz an den Anfang des Start-gcodes zu setzen, hat (fast) denselben Effekt.
  • Wer die Werte im EEPROM seines Druckers speichern kann (das ist leider nicht bei allen Firmware Versionen aktiviert), kann den Befehl („M92 X160 Y160“) auch einmal über eine geeignete Terminalverbindung an den Drucker schicken und mit „M500“ im EEPROM speichern.

Die Stepper Motoren sind selbstverständlich für eine Vielzahl von Anwendungen geeignet, nicht nur für Creality 3D CR-10/S Drucker.

Technische Daten:

  • Schrittwinkel: 0,9°
  • Schritte pro Umdrehung: 400
  • Schrittwinkelgenauigkeit: 0,9° ±5%
  • Motorlänge: 48mm
  • 5mm D-Antriebswelle
  • 4 Leitungen an JST-PH 6 Buchse
  • Nennspannung: 2,8V
  • Nennstrom: 1,68A
  • Haltekraft: 4,4kg/cm
  • Phasenwiderstand: 1,65Ω
  • Induktanz: 2,8mH/Phase
  • Drehmoment: 68g/cm²
  • Rastmoment: 250g/cm
  • Gewicht: ca. 330g
  • Farbe: schwarz

Lieferumfang:

  • 2 NEMA 17 Motoren, 48mm lang, 5mm D-Welle, 0,9° Schrittwinkel/400 Schritte pro Umdrehung, 1,68A, JST-PH 6 Buchse
  • 2 ~1m (seit Feb.’19/davor ~50cm) lange Kabel JST-PH 6 an 4-Pin Dupont (2,54mm zum Anschluss an RAMPS o.ä.)

P.S.: Am Ender-3 passt das Coq au HI-res X&Y Kit leider aufgrund des Designs der Y-Basisplatte des Ender-3 und der Länge der Motoren nicht! …wir arbeiten daran… 😀
